Características

1. A matriz de vinco mais avançada do mundo feita de plástico, cartão prensado e fibra e resina para vários trabalhos de corte e vinco.

2. Localizador preciso – garante registro perfeito

3. Chanfro de baixo perfil – a placa flui livremente sobre a matriz; a marcação da placa é reduzida

4. Fita adesiva para levantar com os dedos - papel de suporte removido fácil e rapidamente

5. O adesivo novo e forte é removido de forma limpa da placa após o uso, não se move durante os trabalhos de corte e vinco

6. Tamanhos especiais disponíveis para atender a todos os tipos de pranchas, descentralizadas e multi-vincos para regra de vinco próximo

7. É extremamente durável e preciso e oferece benefícios em tempo e custo.

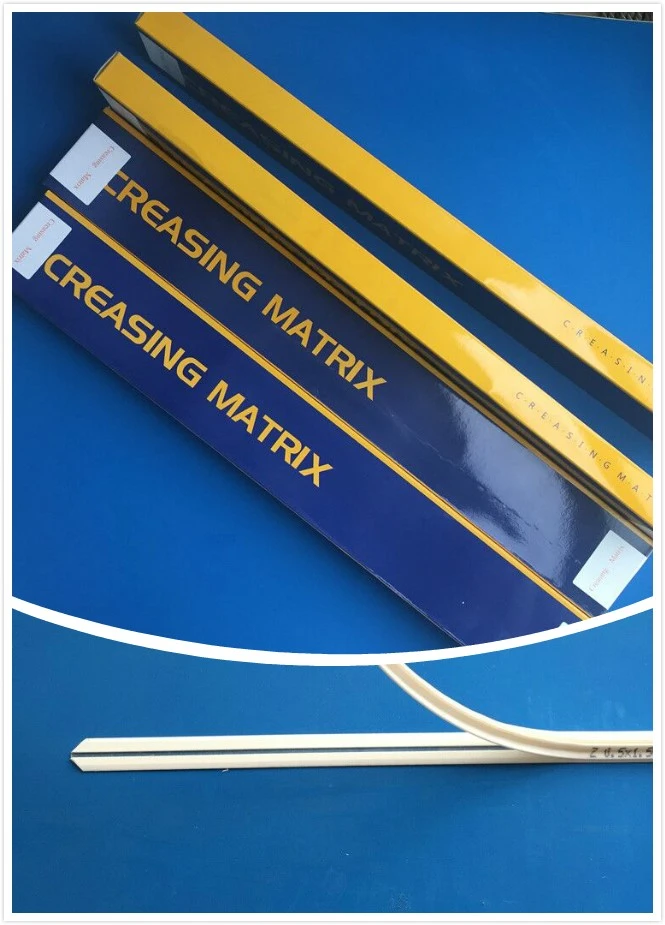

Série	Matriz de vinco à base de plástico (branco/amarelo/laranja)
Tipo	Padrão/estreito/desativado-centralizado/duplo
Material	Base em PVC com ombro em plástico
Hora de socar	10.000-30.000 vezes
Aplicativo	Desenvolvido para pequenas e médias tiragens
Embalagem	70 cm/pc, 50 unidades/caixa, 10 caixas/caixa
Período de armazenamento	6 meses a 2 anos
Notas	Matriz em rolos está disponível mediante demanda
Embalagem	70 cm/pc, 50 unidades/caixa, 10 caixas/caixa
Período de armazenamento	6 meses a 2 anos
Notas	Matriz em rolos está disponível mediante demanda

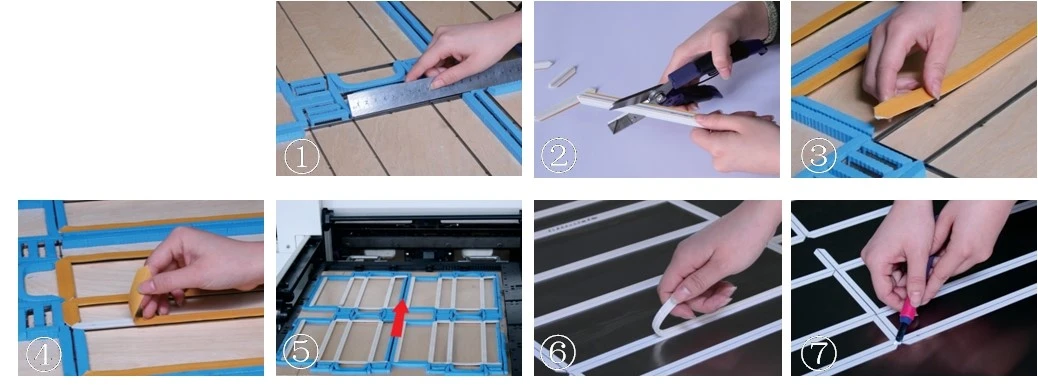

Procedimento de Operação

product-1038-385

1. Meça o comprimento da régua de vinco

2. Marque a medida e corte a matriz

3. Monte a peça de corte na régua de vinco com localizador

4. Remova todas as fitas de apoio

5. Transfira a matriz para a placa de aço cortante

6. Remova todos os localizadores 7. Esquadre o ângulo agudo

Método para escolher o tamanho da matriz de vinco para papel cartão. Tabela de tamanhos (sujeito às regras de corte-de matriz de 23,8 mm)

Cartão Peso (g)	Espessura de Papelão (mm)	A altura das regras de vinco (mm)
Cartão Peso (g)	Espessura de Papelão (mm)	23.50	23.40	23.30	23.20	23.10	23.00
200	0,28 mm	0.3×1.0	0.4×1.0
250	0,35mm	0.3×1.2	0.4×1.2	0.5×1.2
300	0,42 mm	0.3×1.3	0.4×1.3	0.5×1.4
350	0,50mm		0.4×1.4	0.5×1.5	0.6×1.5
400	0,56 mm			0.5×1.6	0.6×1.6
450	0,63 mm			0.5×1.7	0.6×1.7	0.7×1.7
500	0,70 mm					0.7×1.7	0.8×1.7
Notas: as especificações acima são apenas recomendações, entre as quais as especificações marcadas com são recomendados para escolher em primeiro lugar.

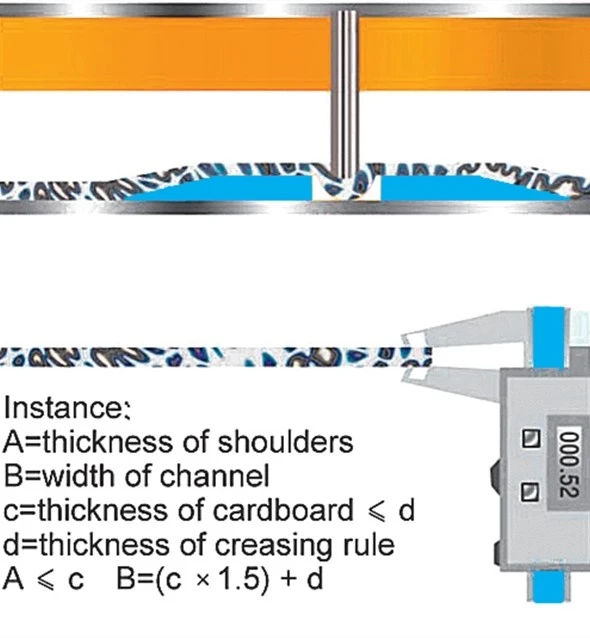

Por exemplo:espessura do papelão: 0,52 mm; espessura das réguas de vinco: 0,71mm, conforme fórmula de cálculo: A=0.52≈0,5(mm); B=0.52 x 1.5 +0.71=1.49 ≈1,5(mm), portanto devemos escolher o tamanho de 0,5 x 1,5.

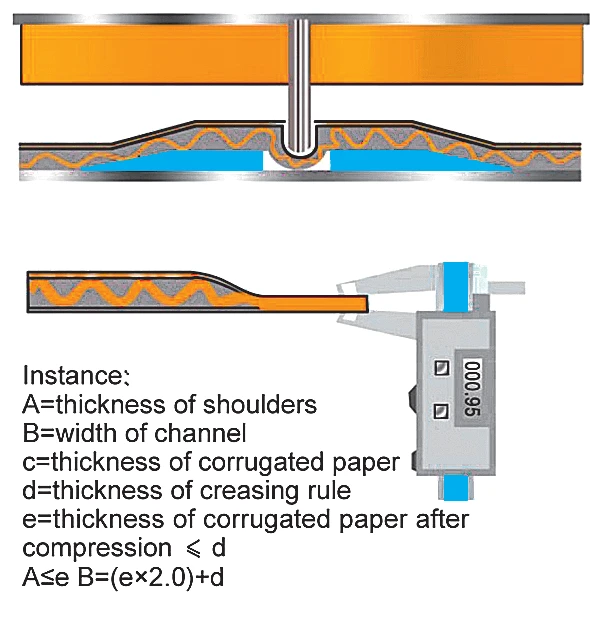

Método para escolher o tamanho da matriz de vinco para papel ondulado. Tabela de tamanhos (sujeito às regras de corte-de matriz de 23,8 mm)

Papel ondulado	Espessura do papel ondulado após compressão	Altura da regra de vinco	Escolha da matriz de vinco (espessura da regra de vinco é 1,05mm)	Escolha da matriz de vinco (espessura da regra de vinco é 1,42mm)
F-Flauta	0,50mm	23,20 mm	0.5×1.7
Flauta E-	0,65 mm	23,10 mm	0.7×2.3	--
Flauta E-	0,75 mm	23,00 mm	0.8×2.5	--
Flauta Si-	0,85 mm	22,90 mm	0.8×2.7	0.8×3.2
Flauta Si-	0,95 mm	22,80 mm	1.0×3.0	1.0×3.5
Flauta C-	1,05mm	22,70 mm	1.0×3.2	1.0×3.5
Flauta C-	1,15mm	22,60 mm	--	1.0×4.0

Observações:os espaços em branco acima apenas para referência e a especificação exata adequada para o seu trabalho devem ser escolhidos de acordo com as condições reais e a espessura do material.

Tabela de tamanhos-com base em plástico

A x L mm	A x L mm	A x L mm	A x L mm	A x L mm
GRB 0,3×0,8 C	GRB 0,5 x 1,0 C	GRB 0,6 x 3,2 C	GRB 1,0 x 3,0 C	GRZ0,3x0,8 C
GRB 0,3×1,0 C	GRB 0,5 x 1,2 C	GRB 0,6 x 3,5 C	GRB 1,0 x 3,2 C	GRZ0.3x1.0 C
GRB 0,3×1,2 C	GRB 0,5 x 1,3 C	GRB 0,7 x 2,1 C	GRB 1,0 x 3,5 C	GRZ0,3x1,2 C
GRB 0,3x1,3 C	GRB 0,5 x 1,4 C	GRB0,7x 2,3 C	GRB 1,0 x 4,0 C	GRZ0.3x1.3 C
GRB 0,3×1,4 C	GRB 0,5 x 1,5 C	GRB 0,7 x 2,5 C	GRB 1,0 x 4,5 C	GRZ0,4x0,8 C
GRB 0,3×1,5 C	GRB 0,5 x 1,7 C	GRB 0,7 x 2,7 C	GRB 1,0 x 5,0 C	GRZ0.4x1.0 C
GRB 0,4×1,0 C	GRB 0,5 x 1,9 C	GRB 0,8 x 2,5 C	GRB 1,2 x 4,0 C	GRZ0.4x1.2 C
GRB0,4x1,2C	GRB0,6 x 1,7°C	GRB0,8x2,7 C	GRB 1,2 x 4,5 C	GRZ0.4x1.3 C
GRB0,4x1,3C	GRB0,6 x 1,9°C	GRB0.8x3.2 C	GRB 1,2 x 5,0 C	GRZ0,4x1,4 C
GRB0,4x1,4C	GRB0,6 x 2,3°C	GRB0,8x3,5C	GRB 1,2 x 6,0 C	GRZ0,5x1,0C
GRB0,4x1,5C	GRB0,6x2,5C	GRB0.8x4.0 C	GRB 1,4 x 6,0 C	GRZ0,5x1,2 C
GRB0,4x1,6C	GRB0,6 x 2,7°C	GRB0,8x5,0C	GRB 1,4 x 7,0 C	GRZ0,5x1,3 C
GRZ0,5x1,4 C	GRZ0,5 x 1,5 C	GRZ0,5x1,6 C	GRZ 0,5 x 1,7 C	GRZ0,5x1,9C
